ガス レイフラット ホース: 構造、圧力定格および用途

何 ガスレイフラットホース それらが使用される場所と場所

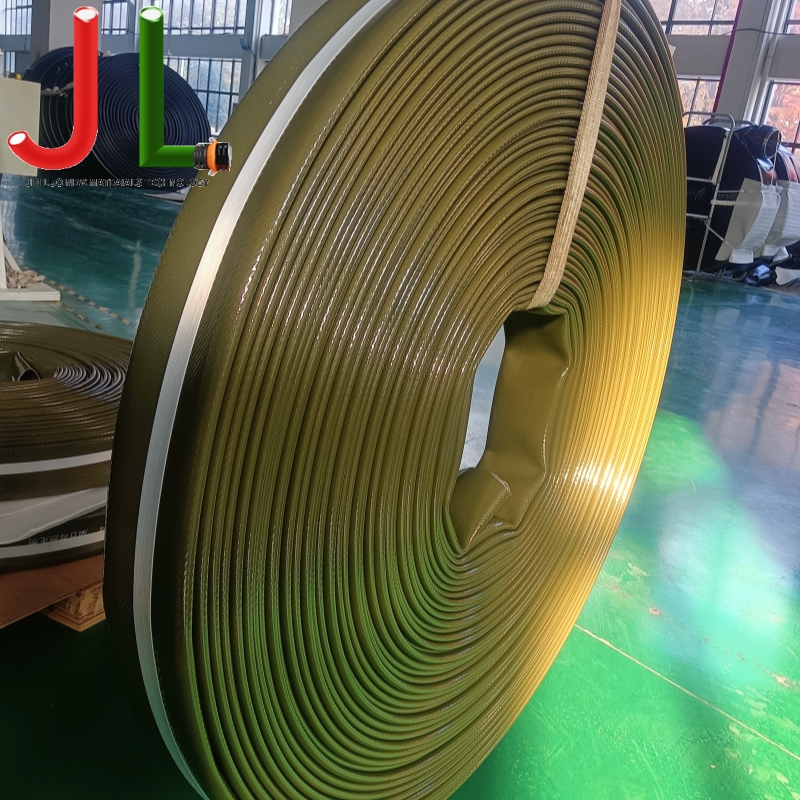

ガス レイフラット ホースは、制御された圧力下で LPG、天然ガス、圧縮空気、工業用プロセス ガスなどのガス状媒体を搬送するように設計された、柔軟で折りたたみ可能な導管です。硬い配管とは異なり、空になると平らに折りたためるため、コンパクトな保管、迅速な展開、現場での簡単な交換が可能になります。 フラットプロファイルのストレージは決定的な実用的な利点です : 100 メートルのコイルのレイフラット ホースは、同等の丸穴ホース アセンブリに必要なスペースの一部を占めるため、可搬性と展開速度が重要な場合には好ましい選択肢となります。

主な用途分野には、建設現場や鉱山現場での一時的なガス供給ライン、パイプラインのメンテナンス中の緊急ブリッジ接続、農業用ガスの供給（特に作物の乾燥と加熱用のLPG）、ポータブル発電設備、イベントやフェスティバルのガス網状化システムなどが含まれます。いずれの場合も、ホースは、さまざまな圧力、温度、取り扱い条件にわたって気密性を維持する必要があります。これらの要件は、以下に概説する仕様の決定に影響します。

構造: ガスレイフラットホースの作り方

ガスレイフラットホースは複合構造であり、各層が異なる機能を果たします。構造を理解することは、購入者が特定の製品が本当にガスサービスに適しているのか、それとも再利用された排水ホースであるのかを評価するのに役立ちます。この区別は、実際の安全性に影響を及ぼします。

インナーチューブ

インナーライナーはガス接触面であり、搬送される特定のガスと化学的に適合する必要があります。 熱可塑性ポリウレタン(TPU) LPGおよび炭化水素ガスサービスの標準的な選択肢です 非極性ガスに対する透過性が低く、炭化水素膨潤に対する耐性があるためです。 EPDM ライナーは、耐オゾン性も必要な天然ガスや圧縮空気に使用されます。ネオプレン (CR) は、混合サービス アプリケーションの中間点を提供します。透過率（単位時間当たり単位面積当たりのライナー壁を通って拡散するガスの量）は重要な仕様パラメータであり、一般的なゴム配合データから推測するのではなく、関連するガス規格に照らして確認する必要があります。

補強

高強力ポリエステルまたはナイロン織物の 1 つ以上の層がホースの耐圧能力を提供し、空のときにレイフラットに特徴的な平らな断面を与えます。織り角度と生地の重量によって、使用圧力の上限と、ホースがよじれずに滑らかに平らになる傾向の両方が決まります。 帯電防止糸が補強層に織り込まれています 可燃性ガスの供給を目的としたホースで、ガスの流れから蓄積して発火源を生成する可能性のある静電気を消散します。これは、世界のほとんどのガスホース規格で義務付けられている要件です。

外カバー

外部シースは、紫外線劣化、オゾンによる攻撃、地面に対する磨耗、機械的損傷から補強材を保護します。屋外のガスサービスには、UV 安定化カバーが不可欠です。保護されていないゴムは、日光に長時間さらされると急速に劣化し、表面の亀裂が発生し、それが補強材に向かって内側に広がる可能性があります。そのため、外層にはTPUを使用しています。通常、カバーはサービスの種類を示すために色分けされています。黄色は、ほとんどの市場でガスホースの色分けとして国際的に認められていますが、地域の基準は異なるため、常に確認する必要があります。

圧力定格と使用温度範囲

最小安全率 4:1 の破裂圧力と作動圧力 は、ほとんどのガスホース規格にわたるベースライン要件です。可燃性ガスのサービスでは、一部の規格では 5:1 の比率が必要です。破裂圧力は実際の建設品質の主な証拠であるため、購入者はサプライヤーを評価する際に、定格使用圧力だけでなく、完全な破裂試験の文書を要求する必要があります。

適用される規格と認証要件

ガスレイフラットホースは、同等の水道ホースよりもはるかに厳しい認証要件の対象となります。ガス媒体は透過性、可燃性、静電気発火のリスクを引き起こすため、メーカーの仕様上の主張だけでなく、正式な第三者による検証が必要です。

• EN 1762 (ヨーロッパ): 気相および液相の LPG 用のゴムホースおよびホースアセンブリに関する欧州の主要規格。透過率、電気抵抗、破裂圧力、衝撃サイクル、および低温での柔軟性の要件を指定します。特定の圧力閾値を超えるガスシステムで使用されるホースには、圧力機器指令 (PED 2014/68/EU) に基づく CE マーキングが必要です。
• ISO 2928: 液相および気相の LPG 用ゴムホースをカバーし、ヨーロッパ以外の多くの国家規格を支える国際的に認められた試験方法を提供します。
• AS/NZS 1869 (オーストラリア/ニュージーランド): この地域で使用される LPG ホース アセンブリに対する特定の導電率要件、透過制限、および機械的性能基準を義務付けます。帯電防止特性は、ホース本体とカップリング界面の両方でテストされます。
• ATEX / IECEx: ガスレイフラットホースが多くの石油化学、鉱山、海洋環境を含む分類された危険区域に配備される場合、静電発火を防止するために、エンドフィッティングを含む完全なホースアセンブリの ATEX (EU) または IECEx (国際) 準拠が必須です。

必ず実際の試験証明書番号と発行機関を要求してください。 、標準ドキュメントのコピーではありません。証明書は、一般的な製品ファミリーではなく、テストされた特定のホース構造を識別する必要があり、証明書の有効期間内である必要があります。

エンドフィッティングとカップリングの互換性

カップリングのインターフェースは、レイフラット ホース システムで最も頻繁にガス漏れが発生する原因です。認定されたホース本体と、規格に準拠していないフィッティング、または正しく組み立てられていないフィッティングを組み合わせても、意味のある安全性は保証されません。継手を選択する際の主な考慮事項:

• 材質の互換性: 真鍮は、LPG および天然ガスサービスの標準継手材料です。アルミニウム合金継手は重量が優先される場合に使用されますが、アセチレン含有ガスによるアセチリド形成の危険性がある銅含有量が 70% を超えていないことを確認する必要があります。ステンレス鋼の継手は腐食環境に適しています。
• 圧着式アセンブリとクランプ式アセンブリ: 工場で圧着された (かしめられた) フィッティングは、均一なラジアルグリップと一貫したガスシール形状を維持します。現場で組み立てられたクランプ継手にはばらつきが生じます。締めすぎるとホースの端が変形します。締め付けが不十分だと微小漏れが発生する可能性があります。加圧ガスサービスの場合、圧着アセンブリがプロフェッショナル標準です。
• カップリング全体の電気的導通: 帯電防止ホースでは、接続された機器へのフィッティングを介して電気的接合を維持する必要があります。カップリング設計が金属間接触を提供していること、または該当する規格で要求されている場合には別個のアースボンディングストラップが指定されていることを確認してください。
• ねじ規格と圧力定格: BSP、NPT、メートルねじの形式はすべて一般的に使用されています。ねじ規格の混合は、フィッティングの交差ねじとその後の漏れの原因となることが文書化されています。接続機器のねじ形状をご確認の上、ホース先端金具をご指定ください。

設置・点検・寿命管理

ガスレイフラットホースは、同等の水道ホースよりも厳格な検査と交換手順を必要とします。検出されない劣化の結果はかなり深刻であり、ゴムコンパウンドの劣化は、内部浸透が危険なレベルに増加する前に外面に常に現れるとは限りません。

1. 必須の交換間隔を守ってください。 ほとんどのガスホース規格とガス当局の規制は、見かけの状態に関係なく、最大の耐用年数を指定しています。 製造日から5年間 LPG ホースの場合、ホース本体に製造日が記載されています。規定の耐用年数を超えて稼働すると、ほとんどの管轄区域で認証と保険の適用が無効になります。
2. 使用前に漏れテストを実施します。 接続後、ガスを流す前に、アセンブリを作動圧力まで加圧し、承認された漏れ検出ソリューションを使用してすべての接合部をチェックします。校正済み検出液の代わりに裸火や一般的な石鹸水を使用しないでください。
3. 保管中は紫外線やオゾンへの暴露から保護してください。 コイル状に巻いたホースは、オゾンを発生させる電動モーターや変圧器から離れた暗く乾燥した場所に保管してください。紫外線とオゾンの攻撃により、一度も加圧されていないホースでもカバーの亀裂が加速します。
4. 鋭いエッジの上やピンチポイントを通って配線しないでください。 レイフラット ホースは、縁石、端、または車両のタイヤの下を引きずったときに、丸穴ホースよりも局所的なカバーの損傷を受けやすくなります。カバーが損傷しても、直ちに気密性が損なわれるわけではありませんが、補強材の劣化が促進され、破裂圧力マージンが減少します。
5. 目に見える損傷がある場合は直ちにリタイアしてください。 膨れ、層間剥離、永続的なねじれ、または表面の亀裂がある場合は、直ちに使用を中止する必要があります。ガスホースを現場で修理しようとしないでください。交換は物理的損傷に対する唯一の準拠した対応です。
