高圧作業に適した破砕ホースと油田ホースを選択したらどうですか?

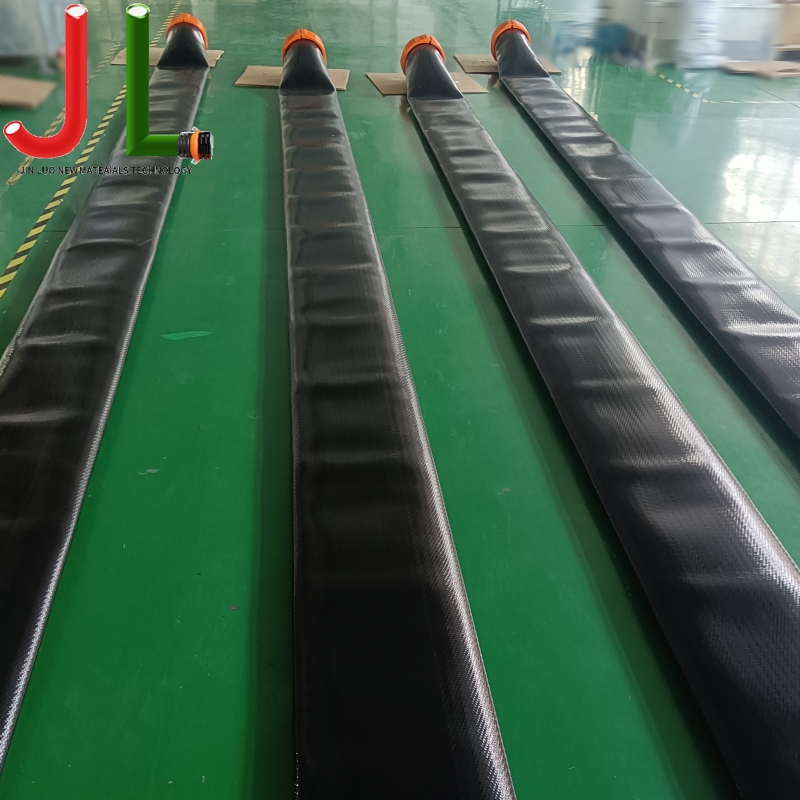

適切なものを選択する 破砕および油田ホース これは、掘削エンジニア、調達マネージャー、現場作業監督者にとってミッションクリティカルなタスクです。これらのホースは、過酷な条件下で研磨性プロパント、高圧流体、腐食性化学物質を輸送します。ホースアセンブリの故障は、コストのかかるダウンタイム、安全上の問題、環境違反を引き起こす可能性があります。このガイドは、ホースの構造、性能基準、およびアプリケーション固有の要件を評価するための技術的フレームワークを提供します。

1. ホースの構造層と材料科学を理解する

どれかのパフォーマンス 破砕および油田ホース 多層構造に依存します。一般的な高圧ホースは、チューブ、補強材、カバーの 3 つの主要な層で構成されています。各層は異なる機能を果たし、材料の選択は、周期的な圧力や研磨媒体に対する耐久性に直接影響します。

評価する場合 水圧破砕用高圧破砕ホース 、チューブコンパウンドに細心の注意を払ってください。ニトリルゴム (NBR) は耐油性に優れていますが、耐摩耗性には限界があります。水素化ニトリル (HNBR) は、石油ベースの流体と高温の両方に対して優れた耐性を備えているため、流体温度が 200°F を超える長時間の破砕作業に最適です。

1.1 強化層の比較

補強層はホースの破裂圧力と耐衝撃寿命を決定します。スパイラルワイヤ補強は、破砕フリートで使用される大径ホースに最高の破裂強度と柔軟性を提供します。編組ワイヤー補強は細いラインに優れた柔軟性を提供しますが、一定の圧力サイクル下では疲労が早くなる可能性があります。以下の表は、技術的な違いをまとめたものです。

2. 耐摩耗性とカバー材の性能

水圧破砕作業では、ホースが岩の多い表面、鋼鉄のプラットフォーム、鋭利なエッジの上を頻繁に引きずられます。カバー素材は、機械的損傷に対する防御の第一線として機能します。のために シェールガス用耐摩耗油田ホース 、高い引裂強度 (最低 150 kN/m) を備えた合成ゴム製カバーが不可欠です。

メーカーは標準用途に SBR (スチレンブタジエンゴム) または CR (クロロプレンゴム) を使用することがよくあります。極端な摩耗環境では、ポリウレタンでカバーされたホースはゴム製カバーと比較して 3 ～ 5 倍の摩耗寿命をもたらします。現場データでは、マニホールド接続部の破損などの高摩擦用途において、ポリウレタン カバーにより交換頻度が約 40% 削減されることが示されています。

3. 圧力定格と安全率

圧力定格を理解することは、安全なシステム設計の基礎です。毎 破砕および油田ホース 使用圧力は明確にマークされている必要があり、通常は最小破裂圧力の 25% ～ 33% です。この 4:1 または 3:1 の安全率は、圧力スパイク、機械的損傷、および時間の経過に伴う材料の劣化を考慮します。

高圧破砕用途では、15,000 psi の作動圧力が一般的で、破裂圧力は 60,000 psi を超えます。エンジニアは、ホースが疲労破壊するまでに何回の圧力サイクルに耐えられるかを示す衝撃サイクル定格も考慮する必要があります。高品質の破砕ホースは、ISO 6803 試験プロトコルに従って、最大使用圧力で少なくとも 200,000 回の衝撃サイクルに耐える必要があります。

4. 化学的適合性と耐流体性

水圧破砕流体には、水、プロッパント、摩擦低減剤、殺生剤、およびスケール防止剤の複雑な混合物が含まれています。チューブの材質は、膨張、硬化、または流体の流れへの化合物の抽出を防ぐために化学劣化に耐える必要があります。 酸性化作業用の耐薬品性破砕ホース 特殊なチューブコンパウンドが必要です。

塩酸またはフッ化水素酸を含む酸性処理の場合、フルオロカーボン (FKM) チューブ材料が最も高い耐性を発揮します。標準的な破砕流体の場合、HNBR は耐薬品性と温度安定性のバランスの取れた組み合わせを提供します。以下は、化学的適合性に関する考慮事項の概要です。

• HNBR (水素化ニトリル): ディーゼル、鉱物油、およびほとんどの破砕流体に適しています。温度範囲 -40°F ～ 275°F。
• FKM（フロロカーボン）： 酸性化および芳香族炭化水素に優れています。温度範囲 -20°F ～ 400°F;より高いコスト。
• NBR（ニトリル）： 石油ベースの流体には適していますが、高温の破砕流体との互換性は限られています。
• UPE (超高分子量ポリエチレン): 特殊用途向けの優れた耐摩耗性と耐薬品性。

5. 端部接続とアセンブリの完全性

ホース アセンブリの強度は、端部の接続部の強度と同じです。のために 破砕および油田ホース assemblies with hammer unions 、適切な圧着技術とカップリングの選択が重要です。ハンマー ユニオン (図 100、図 1502、または図 206 など) は、クイック接続機能と極圧下での信頼性の高いシールにより、高圧破砕接続の業界標準です。

アセンブリを指定するときは、圧着プロセスが API 7K または ISO 6803 規格を満たしていることを確認してください。圧着が不十分な接続は圧力がかかると吹き飛ばされる可能性があり、圧着が過剰になると補強層に損傷を与え、隠れた故障点が生じる可能性があります。サードパーティのテストにより、適切に圧着されたアセンブリがホースの定格使用圧力と破裂圧力を 100% 維持することが確認されています。

5.1 キーアセンブリの仕様

• 圧着保持力: ホース破裂圧力の最低 90% がカップリング界面で達成されなければなりません。
• カップリング材質: 屋外油田環境での耐食性を高めるため、亜鉛またはエポキシコーティングを施した炭素鋼。
• トレーサビリティ: 各アセンブリには、品質保証と故障分析のために圧着データ記録を含むシリアル番号が含まれている必要があります。

6. 業界標準と認証要件

油田の操業においては、認められた業界標準への準拠は交渉の余地がありません。 API 7K は、ホースの掘削および井戸整備のための主要な規格であり、設計、製造、およびテストの要件をカバーしています。 API 7K 認定の破砕および油田ホース 製品が厳格な破裂、衝撃、曲げ試験を受けていることを保証します。

追加の規格には、インパルス試験用の ISO 6803、オフショア用途用の ABS 認証、地下採掘環境用の MSHA 承認などがあります。調達仕様では、破裂圧力、接着強度、寸法検証を文書化した各バッチの認定試験報告書 (CTR) を明示的に要求する必要があります。

よくある質問 (FAQ)

• Q: 通常の操作における破砕ホースの標準的な耐用年数はどれくらいですか?
  A: 1 作業あたり 200 ～ 300 回の圧力サイクルを伴う一般的な破砕作業では、HNBR チューブとスパイラル ワイヤ補強材を備えた高品質のホースは 3 ～ 5 年間使用できます。カバーに目に見える切れ目がある場合、補強材が露出している場合、または使用圧力の 110% を超える重大な圧力サージが発生した場合には、交換をお勧めします。
• Q: 破砕操作に適したホースのサイズを決定するにはどうすればよいですか?
  A: ホースのサイズは、流量と圧力損失の要件によって決まります。ほとんどの破砕用途では、マニホールド接続の内径は 2 インチおよび 3 インチが標準ですが、ミサイル ラインには 4 インチのホースが使用されます。 Darcy-Weisbach 計算を使用して、圧力損失が最大流量時の使用圧力の 10% を超えないことを確認します。
• Q: 破損したホースが損傷した場合、修理できますか?
  A: API 7K に従って、高圧破砕ホースの現場修理は許可されていません。外側カバーを貫通して補強材が露出するような切り傷や摩耗がある場合は、直ちに使用を中止する必要があります。修理されたアセンブリは、元の圧力定格に再認定することはできません。
• Q: 破砕ホースとロータリー掘削ホースの違いは何ですか?
  A: 破砕ホースは、頻繁な圧力サイクルによる研磨スラリーの大流量、高圧移送用に設計されています。ロータリー掘削ホース (ケリー ホース) は、掘削リグの床での継続的な回転と振動を考慮して設計されています。これらは交換可能ではありません。破砕ホースは通常、カバーが厚く、補強材の配置パターンが異なります。

参考文献

• アメリカ石油協会。 （2023年）。 API 仕様 7K: 掘削および井戸整備装置 。 API公開サービス。
• 国際標準化機構。 （2020年）。 ISO 6803: ゴムまたはプラスチックのホースおよびホースアセンブリ - 屈曲を伴わない油圧インパルス試験 .
• 全国腐食技術者協会。 （2022年）。 NACE SP0472: 腐食性石油精製環境における炭素鋼溶接部の使用中の環境亀裂を防止する方法と制御 .
• 石油技術協会。 （2021年）。 SPE 204215: 水圧破砕作業における高圧ホース管理のベスト プラクティス .
• エネルギー研究所。 （2023年）。 EI モデル安全実施基準パート 15: 可燃性流体を取り扱う施設の地域分類 .
• 労働安全衛生管理局。 （2022年）。 OSHA 1910.269: 発電、送電、および配電 — ホースの完全性要件 .
