油田水移送ホース: Frac ホース & 高圧ガイド

油田作業用水移送ホース

油田の水移送ホースは、非常に特殊な問題を解決するために存在します。つまり、固定されたパイプライン インフラストラクチャのない地形全体に大量の水を迅速に移動させ、作業現場が移動したらそのホースを梱包して再度移動させる必要があります。これが、油田の水移送ホースが常設設備で使用される硬いパイプとは大きく異なる理由です。平らに折りたたんでトラックやリールに積み込み、数日ではなく数時間以内に再展開する必要があります。

実際には、このホース カテゴリは、単一の油田プロジェクト内でのいくつかの異なる用途をカバーしています。つまり、フラック作業に先立って淡水を坑井パッドに移動すること、生成または逆流した水を貯蔵または廃棄場所に移送すること、水源と混合装置の間に一時的な供給ラインを提供することなどです。これらの用途はそれぞれ、圧力と容量の要件がわずかに異なりますが、しっかりと敷設でき、荒れた地面に耐え、次のパッドで再利用するために損傷することなく回収できるホースに対する根本的な需要は同じです。

ポリウレタン製水移送ホースが標準となった理由

ポリウレタン水移送ホースは、油田用途において古いゴムや PVC ベースのホースに大きく取って代わりました。TPU (熱可塑性ポリウレタン) は、重量に比べて高い引張強度、砂や砂利の坑井パッド表面からの摩耗に対する強い耐性、夏の暑さから冬の凍結条件まで、油田地域で一般的な温度変動全体にわたって安定した性能という、他に匹敵するのが難しい特性の組み合わせを備えているためです。

一般的なポリウレタン油田ホースは、共押出構造で作られています。流体と接触する内側の TPU ライナー、圧力荷重を支える織物補強層 (通常は高強度ポリエステル)、およびパッド上の引きずりによる摩耗を軽減する外側の TPU カバーです。この層状構造により、輸送や保管時にはホースを完全に平らに折りたたむことができ、ポンプが作動するとフルボアに丸くなります。スチールパイプや硬質ポリパイプと比較して、同等の直径のポリウレタンホースは、少人数の作業員でほんの少しの時間で積み込み、積み降ろし、レイアウトを行うことができます。

水圧破砕ホースと破砕ホースの圧力要求

水圧破砕ホースは、油田ホース カテゴリの中で最も要求の厳しいものに位置します。 Frac パッドに供給する低圧水移送ラインは、通常、最も標準的なレイフラット ホースの範囲内で定格されますが、ポンプや坑口の近くで使用される Frac ホースは、はるかに高い、より急速なサイクルの圧力にさらされる可能性があります。繰り返される圧力サイクルにより、定常状態の圧力よりも早く補強層が疲労するため、この要素はピーク値そのものと同じくらい重要です。

このサイクル動作のため、フラックホースの仕様には通常、使用圧力と個別の疲労またはサイクル寿命の評価の両方が記載されており、サプライヤーを評価するバイヤーは使用圧力だけではなく両方について質問する必要があります。強化品質（繊維の種類、織り密度、共押出成形中に強化層が内側および外側の TPU 層にどの程度接着するか）は、ホースが性能が低下するまでに何回の圧力サイクルに耐えられるかに直接影響します。

• 使用圧力: 通常の動作中にホースが継続的に処理できると評価される圧力。
• バースト圧力: 故障の閾値。通常は安全マージンとして動作圧力の数倍です。
• サイクル疲労評価: 繰り返しの加圧と減圧下でホースがどのように機能するか。これは、フラクおよびポンプに隣接するホースセクションに特に関係します。

高圧 油田ホース : 仕事に合わせた評価

油田現場のすべてのホースが最大圧力に対応する必要があるわけではなく、標準圧力の水移送ラインで済むところに高圧油田ホースを指定すると、不必要なコストと重量が増えるだけです。実際的なアプローチは、低圧淡水供給ラインから中圧移送セクションを経て、ポンプ装置に最も近い高圧ラインに至るまで、サイトの圧力ゾーンを計画し、各ゾーンのホース直径と圧力定格を個別に選択することです。

現場のすべてのラインを利用可能な最高圧力定格に合わせて過剰に指定することは、安全への近道ではありません。通常、それは必要のないセクションでホースが重くなり、より高価になるだけです。一方、システムの実際の弱点は、多くの場合、ホース本体ではなくカップリングまたは接続です。

石油およびガス用の工業用ホース: 水の移送を超えて

石油およびガス用の工業用ホースは、使用されるホースの長さによって通常水の処理が最も量の多い用途であるにもかかわらず、水の移送のみよりも幅広い一連の作業をカバーします。一般的な現場での石油およびガスのホースの用途には、生成水の処理、現場の発電機および機器への一時的な燃料の移送、掘削作業中の泥やスラリーの移送、雨天時のパッド周囲の低地の脱水などが含まれます。

これらの用途のそれぞれは、特にインナーライナーに対して異なる要求を課します。これは、圧力定格だけよりも、取り扱う流体とライナー素材の間の化学的適合性が耐用年数を決定するためです。淡水の移送に適したライナーが、高塩分や微量炭化水素を含む生成水の処理に自動的に適しているわけではないため、1 つのホース仕様が現場であらゆる役割を果たすと想定する前に、サプライヤーに流体の適合性を確認する価値があります。

掘削ホースの用途

掘削ホースの用途は、水の移送や破砕のカテゴリとは異なります。ホースは、高周期圧力下で流体を破砕するのではなく、活発な掘削作業をサポートするために使用される水を扱うことが多いためです。リグへの給水、粉塵の抑制、掘削現場周辺の一時的な排水を考えてください。リグへの給水の中断は掘削作業を直接遅らせる可能性があるため、ここではピーク圧力定格よりも量と連続流量の信頼性が重要になる傾向があります。

パッドが順次開発されるにつれて掘削現場は頻繁に再配置されるため、ホースの重量と再展開の容易さが選択の決定において特に重要になります。少人数の作業員がシフト内で積み込み、輸送、再敷設できるポリウレタン レイフラット ホースは、この特定の役割において、圧力要件自体が比較的緩やかな場合でも、重いゴムや硬質パイプの代替品に比べて実際の運用上の利点があります。

油田ホース選択ガイド

油田用途に適切なホースを選択するには、直径や価格から始めるのではなく、質問の短いリストを順番に検討する必要があります。

1. どのような流体が扱われているのか、またインナーライナーはそれとの化学的適合性を確認していますか。淡水、生成水、掘削液はそれぞれライナーに異なる要求を課します。
2. このホースセクションが機能するゾーンの実際の使用圧力はどれくらいですか。また、フラク隣接ラインのような繰り返しの圧力サイクルや、水の移送のような定常状態の流れに耐える必要がありますか。
3. ホースはどのような地面条件で引きずられたり敷設されたりするのでしょうか。その結果、外側カバーには特別な耐摩耗性が必要ですか。
4. ホースはどのくらいの頻度で再配置されますか。半永久的なラインよりも重量とリールの互換性が重要ですか。
5. ラインを大型化したり、不必要な重量やコストを追加したりすることなく、必要な流量を実現できる直径はどれか。

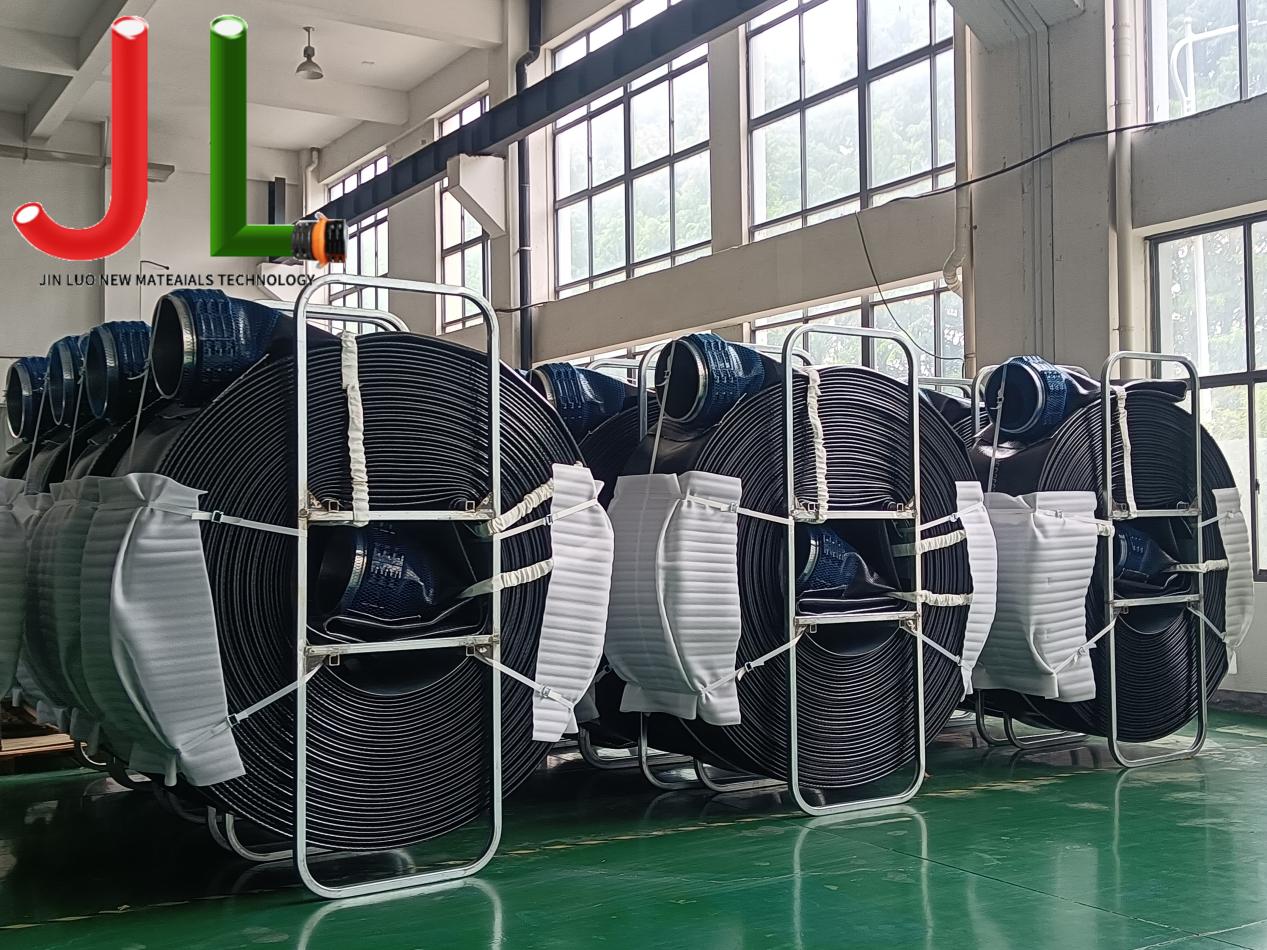

Jinluo は、淡水移送から破砕給水まで、この範囲の油田の役割に対応するポリウレタン レイフラット ホースを製造しており、口径は 2 ～ 16 インチで、さまざまな現場レイアウトに合わせて長さをカスタマイズできます。一般に、注文を最終決定する前に流体の種類、圧力ゾーン、および地面の状態を検討することは、入手可能な最高定格のホースをデフォルトで選択するよりも、適切な仕様への信頼性が高く、Jinluo を含むほとんどのサプライヤーは、特定の現場の条件に適合する補強材とカバー材料の組み合わせについてアドバイスできます。
