排出ホースを理解する

1. 排出ホースとは何ですか?

排出ホース 液体、半固体、または気体を圧力下である場所から別の場所に輸送するように設計された柔軟なチューブです。サクションホース（材料を引き込む）とは異なり、 排出ホース 内部圧力に耐えるように設計されているため、制御された流れと方向性のある移送が必要な産業では不可欠です。

吐出ホースの主な機能

• マテリアル転送: 水、化学物質、スラリー、または研磨性固体を移動させます。
• 圧力処理: 潰れることなくポンピング力に耐えられるように設計されています。
• 耐久性: 摩耗、よじれ、環境要因に対する耐性があります。

排出ホースを使用する主要産業

排出ホースと吸引ホース: 主な違い

排出ホースを識別するための基本パラメータ

• 内径 (ID): 流量のニーズに応じて、1/2 インチから 12 インチの範囲です。
• 圧力定格: PSI/bar で測定されます (例、標準的な水移動の場合は 150PSI)。
• 温度範囲: 一部のホースは -40°F ～ 200°F (-40°C ～ 93°C) に対応します。
• 材質の互換性: ゴム (耐摩耗性)、PVC (軽量)、または特殊化合物 (耐薬品性)。

排出ホースが重要な理由
加圧された流れを処理する能力により、 排出ホース 漏れ、流出、運用のダウンタイムを防ぐために重要です。適切なタイプを選択すると、要求の厳しい環境でも効率、安全性、寿命が保証されます。

2. 吐出ホースを理解する：種類、用途、選定ガイド

排出ホースの種類

1. ゴム製排出ホース

• 構造: 布や鋼線で補強
• 圧力範囲: 150 ～ 300PSI
• 温度範囲: -40°F ～ 200°F (-40°C ～ 93°C)
• こんな方に最適: 研磨材、油、水の用途
• 利点: 柔軟性に優れ、よじれにくく、耐久性に優れています

2. PVC排出ホース

• 構造: スパイラル補強を施したPVC素材
• 圧力範囲: 100 ～ 250PSI
• 温度範囲: 32°F ～ 140°F (0°C ～ 60°C)
• こんな方に最適: 軽量の水移送、化学用途
• 利点: 軽量、耐腐食性、手頃な価格

3. 熱可塑性排出ホース

• 構造: 複数の熱可塑性樹脂層
• 圧力範囲: 200 ～ 400PSI
• 温度範囲: -60°F ～ 275°F (-51°C ～ 135°C)
• こんな方に最適: 化学物質の移動、食品グレードの用途
• 利点: 耐薬品性、非汚染性

4. 複合/材料固有のホース

• 専門分野の種類:
  • 耐薬品ホース（PTFEライニング）
  • 耐摩耗ホース（極厚肉）
  • 食品グレードのホース (FDA 承認済みの材料)
• 圧力範囲: 構造によって異なります (150 ～ 600 PSI)
• 温度範囲: 素材により異なります

吐出ホースの用途

吐出ホース選定ガイド

1. 材料の適合性に関する考慮事項

• 水: 標準ゴムまたはPVC
• オイル/燃料: 耐油性ゴムコンパウンド
• 酸/アルカリ: PTFEまたは特殊ゴム
• 研磨スラリー: 耐摩耗性裏地付きの極厚ゴム

2. サイズと流量の要件

• 直径選択ガイド:
  • 1 ～ 2 インチ (少量のアプリケーション向け)
  • 中程度の流れの場合は 3 ～ 6 インチ
  • 8 インチ (大容量転送用)
• 流量: ホースのサイズをポンプの容量に合わせる

3. 圧力と温度の要因

• 使用圧力: 常にシステム圧力を 25% 超えてください
• バースト圧力: 最低4倍の作動圧力
• 温度: ホースの定格が流体の温度と一致していることを確認してください

4. 補強の必要性

• 標準任務: 単一生地層 (150 PSI)
• ヘビーデューティー: 複数の生地層 (300PSI)
• 超高耐久: 鋼線補強 (400 PSI)

5. 柔軟性と剛性

• 高い柔軟性: 機器の移動に必要
• より硬いホース: 高圧用途に最適

6. エンドコネクション

• 一般的なタイプ:
  • カムロック継手
  • NPTねじ端
  • フランジ接続
• 選択のヒント: 既存の機器のフィッティングに適合

性能比較表

特別な考慮事項

• 静電伝導率: 引火性液体の場合は必須
• 耐紫外線性: 屋外で使用する場合に重要
• 曲げ半径: 流量制限前の最小曲率
• 規制遵守: NSF、FDA、またはその他の業界標準

3. 高品質吐出ホースの特長

1. 圧力性能仕様

• 使用圧力定格:
  • 標準負荷: 150-250 PSI
  • 重い duty: 250-400 PSI
  • 工業用グレード: 400-600 PSI
• 破裂圧力の安全マージン:
  • 最小 4:1 の安全比 (破裂圧力対作動圧力)
  • 例: 300 PSI ホースの破裂定格は 1200 PSI でなければなりません

2. 材料の耐久性係数

3. 補強工事

• 標準的な補強:
  • シングルテキスタイルプライ (150-200 PSI)
  • デュアルテキスタイルプライ (200 ～ 300 PSI)
  • 鋼線螺旋 (300 ～ 600 PSI)
• 補強の比較:
  • 生地: 優れた柔軟性と軽量化
  • ワイヤー: より高い圧力容量、耐キンク性

4. 温度許容範囲

5. 流量効率特性

• スムーズなボア設計:
  • 最小摩擦損失 (100 フィートあたりの PSI 低下で測定)
  • 一般的な値: 定格流量で 2 ～ 5 PSI 低下
• 内径の一貫性:
  • 公差：公称寸法の±3％
  • カーブでの流れの制限を防ぎます

6. 安全認証

• 重要な認定:
  • 飲料水用の NSF/ANSI 61
  • 食品との接触に関する FDA 21 CFR
  • 爆発性環境用の ATEX
  • UL耐火性リスト取得

7. 物性比較

8. 特別なパフォーマンス機能

• 静電気拡散性: 表面抵抗率 <10^5 オーム (可燃性液体の場合)
• 抗菌: 食品・医薬品用途向け
• 非マーキング: クリーンルーム環境にとって重要
• 浮力能力: 海洋用途向けフォームコア

9. 耐久試験基準

• フレックスサイクル評価: 最小 50,000 サイクル (ASTM D380)
• インパルス試験: 100,000 圧力サイクル (SAE J343)
• 摩耗試験: 最小 500 サイクル (ISO 6945)

4. 排出ホースのメンテナンスと安全に関するヒント

1. 適切な保管ガイドライン

• 理想的な保管条件:
  • 温度: 32°F to 100°F (0°C to 38°C)
  • 湿度: 65% RH 以下
  • 直射日光を避ける（紫外線による劣化）
• 保管位置:
  • 平らに置くか、垂直に吊り下げてください
  • ねじれや鋭利な曲がりのある状態で保管しないでください
  • 最小曲げ半径: ホース直径の 10 倍

2. 定期検査チェックリスト

3. 用途別の洗浄手順

• 水/廃水: 1.5 倍の使用圧力できれいな水で洗い流します。
• 化学的移動: 適合溶剤で3回リンス
• オイル/燃料: 洗剤溶液 (pH 7 ～ 9) でパージします。
• スラリー/固体: 機械的ブラッシングエアブラスト洗浄

4. 圧力試験プロトコル

• 頻度: 継続使用の場合は四半期ごと
• 試験方法: 1.5x 使用圧力での静水圧試験
• 期間: 最低30分
• 受け入れ基準: <2% の圧力降下、目に見える漏れなし

5. 安全取扱いパラメータ

6. 運用上のベストプラクティス

• インストール:
  • 最小直径の 5 倍の曲げ半径を維持する
  • 3～5フィートごとに適切なサポートを使用してください
• 操作:
  • 突然の圧力サージを避けてください (>10% PSI/秒)
  • 最大流速: 液体の場合 20 フィート/秒
• シャットダウン:
  • 徐々に減圧
  • 保管前に完全に排水してください

7. 江蘇金羅製品に対する特別な考慮事項

与えられた 江蘇金羅新材料技術有限公司の ポリウレタンおよび工業用ホース (直径 2 ～ 16 インチ) を専門とする場合は、次の特定のメンテナンスの側面に注意してください。

• ポリウレタンホース:
  • 耐薬品性が向上しますが、強酸は避けてください
  • 優れた耐摩耗性（標準ゴムより50％優れています）
  • 保管寿命: 5 年 (適切な状態で未使用の場合)
• 大径ホース (8 ～ 16 インチ):
  • 特殊な洗浄装置が必要
  • 強化された支持構造が必要
  • 点検頻度：継続使用の場合は毎月

8. 延命技術

• 回転システム: 頻繁に使用する用途では複数のホースを交互に使用
• 保護スリーブ: 接触点に摩耗ガードを追加
• エンドフィッティングのメンテナンス: 年に一度のネジ山注油/検査
• 圧力サイクル: 圧力を徐々に増加/減少させます

9. 廃棄とリサイクル

• 生産終了の兆候:
  • 亀裂の伝播長さ > 30%
  • 圧力定格低下 >25%
  • 永久変形 > 5% 直径
• 環境コンプライアンス:
  • 素材別（ゴム/PVC/TPU）
  • 産業用ホースの廃棄については地域の規制に従ってください

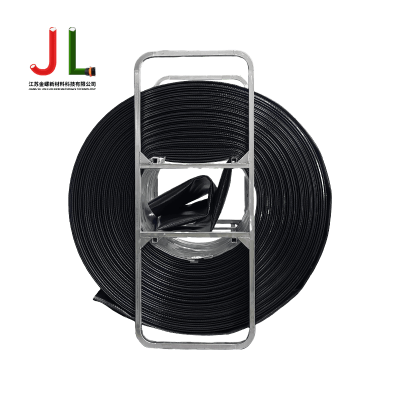

Jinluo 高耐久ポリウレタン圧力ホース - 柔軟な強化 TPU フラット チューブ
