破砕ホースおよび油田ホースとは何ですか?

石油とガスの探査と生産という一か八かの世界では、流体移送チェーンのすべてのコンポーネントが重要です。その中でも、謙虚なホースは決して単純ではありません。これは、過酷な条件に耐え、安全かつ効率的に業務を継続できる、精密に設計されたライフラインです。あ 破砕および油田ホース は、高圧破砕流体や磨耗性の掘削泥水から生成水や原油に至るまで、さまざまな攻撃的な媒体を極度の圧力、温度、動的応力の下で搬送するように設計された特殊な装置です。 1 本のホースの故障は、コストのかかるダウンタイム、環境事故、重大な安全上の危険につながる可能性があります。堅牢な構造から満たさなければならない厳格な基準に至るまで、これらのホースの背後にあるエンジニアリングを理解することは、エンジニア、調達専門家、現場オペレーターにとって不可欠です。このガイドでは、これらの重要なコンポーネントの構造を詳しく調べ、重要な点について説明します。 高圧フラクホース仕様 、の重要性 API 7K フラクホース認証 、の役割 鋼線強化破砕ホース デザイン。また、いつスケジュールを設定するかを知るなど、重要な分野のアプリケーションに関する実践的なガイダンスも提供します。 油田泥ポンプホース交換 そして正しいものを選択する方法 水移送用油田排出ホース 操作。この記事は、深い技術的洞察と現場レベルの実践性を組み合わせることで、これらの重要な資産の指定、保守、運用を担当するすべての人にとって包括的なリソースとして役立ちます。

高性能 Frac ホースの構造

高品質の破砕ホースの驚異的な弾力性は偶然ではありません。それは、それぞれの層が明確で重要な機能を果たす、細心の注意を払って層状に重ねられた構造の結果です。設計の核心では、柔軟性と強大な強度、耐摩耗性と耐薬品性、扱いやすい重量と寿命という、一見矛盾した要求のバランスを取る必要があります。この多層アプローチは、輸送される流体と直接接触する最内層のチューブまたはライナーから始まります。通常、フラッキング流体に含まれる化学薬品、酸、プロパントによる劣化に耐えるように配合された特殊な合成ゴムまたは熱可塑性ポリウレタン化合物から作られています。このライナーを囲んでいるのは補強層であり、ホースの真の骨格であり、耐圧能力を決定します。ここは、 鋼線強化破砕ホース は、高張力鋼線の複数の螺旋または編組を利用して、極度の内圧を封じ込め、ポンプ サイクルによる脈動疲労に耐えることが特徴です。最後に、カバー層は外部環境に対する防御の第一線として機能します。非常に丈夫で、耐候性、オゾン、紫外線、油、起伏の多い地形での引きずりによる物理的磨耗に耐えるように設計されており、その下の重要な補強材の完全性を保証します。

• インナーライナー: NBR、HNBR、ポリウレタンなどの耐油性、耐摩耗性の化合物で作られており、内部の流体化学物質から保護します。
• 強化層: 高張力鋼線を螺旋状に巻いたり、多層に編んだりして、最大の破裂圧力と衝撃疲労耐性を提供します。
• 保護カバー: 頑丈で耐候性のある外層は、多くの場合 CR や CSM などの合成ゴムで作られ、現場での酷使に耐えるように設計されています。
• エンドフィッティング: 鍛造鋼製フランジまたはねじ付き継手は、スエージングまたは圧着によってしっかりと取り付けられ、漏れのない完全性の高いアセンブリを形成します。

主要なパフォーマンス指標の解読: 高圧 Frac ホースの仕様

正しいホースを選択するには、そのホースについての完全な理解が必要です。 高圧フラクホース仕様 。これらの公開された指標は単なる数字ではありません。これらは、定義された条件下でのパフォーマンスの限界を保証するものです。最も重要な仕様は使用圧力 (WP)、つまりホースが安全に扱えるように設計された最大連続圧力です。同様に重要なのは最小破裂圧力 (MBP) で、通常は WP の倍数 (例: 4:1) であり、最終的な破損点を表します。テスト圧力 (TP) は工場でのプルーフテスト中に適用される圧力で、通常は WP より上、MBP より下です。その他の重要な仕様には、流量と圧力損失に影響を与える内径 (ID) が含まれます。曲げ半径。補強材をねじれたり損傷したりすることなくホースをどの程度強く曲げることができるかを示します。媒体と周囲環境の両方の温度範囲。これらの仕様をポンプの出力、流体の特性、設置場所のレイアウトに正確に適合させることは、安全で信頼性の高い操作の基本です。

重要なアプリケーションと交換のガイダンス

ホースの理論上の優秀性は実際の応用で証明されます。現場で最も要求が厳しく一般的な 2 つの用途は、ホースの性能とライフサイクル管理のさまざまな側面を浮き彫りにします。高圧側では、マッドポンプとフラックポンプに接続されたホースが作業の大動脈となり、研磨性の高圧流体を扱います。大容量側では、水移送用の排出ホースが破砕作業や流体の取り扱いに必要な大量の流量を管理します。この場合、圧力は低くても耐久性と流量効率が重要です。

マッドポンプ システム: 掘削の鼓動

泥水ポンプのホースは、常に高圧の脈動や研磨性の掘削泥にさらされる、最も過酷な環境の 1 つで動作します。いつ実行するかを知る 油田泥ポンプホース交換 安全性と運用上の経済性のバランスを取る重要なスキルです。壊滅的な障害が発生するのを待つという選択肢は決してありません。交換の主な指標としては、補強ワイヤーが露出しているカバーの目に見える亀裂やひどい摩耗、内部層の剥離を示す局所的な膨らみや膨らみ、継手での重大かつ持続的な漏れ、圧力サイクルに基づく推奨耐用年数を超えたホースなどが挙げられます。稼働時間と文書化された定期的な検査に基づいて事前の交換スケジュールを実装することは、計画外のダウンタイムに対処するよりもはるかにコスト効率が高くなります。

水の移送と液体の取り扱い: 大量の液体の管理

フラクブレンダーへの給水や生成水の移送などの操作では、異なるホースプロファイルが使用されることがよくあります。アン 水移送用油田排出ホース 大きな内径、低い流れ抵抗、引きずりや潰れに対する優れた靭性を最適化するように設計されています。堅牢性は保っていますが、その補強には軽量鋼線の代わりに、またはそれと組み合わせて、ポリエステルやアラミドなどの高強度繊維プライを使用することができ、長距離でのレイフラット使用に適した、より柔軟で場合によっては軽量のホースが作成されます。ここでの主な仕様は、流量の ID、吸引能力 (ポンプ吸入口に使用される場合)、およびカバーの優れた耐摩耗性に焦点を当てています。

よくある質問

高圧フラクホースはどれくらいの頻度で交換する必要がありますか?

交換頻度は動作圧力サイクル、流体の摩耗性、および環境条件によって異なるため、時間に基づく唯一の答えはありません。ベスト プラクティスは、状態ベースのメンテナンス プログラムに従うことです。検査の結果、補強材、膨らみ、深い切り込み、または硬化/ひび割れたゴムが露出しているカバーの損傷が見つかった場合は、ホースを直ちに交換する必要があります。さらに、メーカーは多くの場合、最大使用圧力と衝撃サイクルに基づいて推奨耐用年数を提供します。メーカーのガイダンスと厳格な検査記録に基づいて、計画的なメンテナンス計画の一環としてホースを積極的に交換することは、故障に対応するよりもはるかに安全で経済的です。

ホースの「4:1 安全率」とは何を意味しますか?

4:1 の安全率 (または 3:1 や 5:1 などの同様の比率) は、重要な設計原則です。これは、ホースの最小破裂圧力 (MBP) が定格使用圧力 (WP) の 4 倍であることを意味します。たとえば、10,000 PSI の WP ホースの MBP は少なくとも 40,000 PSI になります。この大きなマージンは、圧力スパイク、システム圧力の潜在的な過小評価、経時的な材料疲労、および予期せぬ応力を考慮します。これは基本的な安全バッファです。評価する場合 高圧フラクホース仕様 、一般に、安全率が高いほど、より堅牢で保守的に設計された製品であることを示します。

「レイフラット」ホースと水輸送用の標準ゴムホースの違いは何ですか?

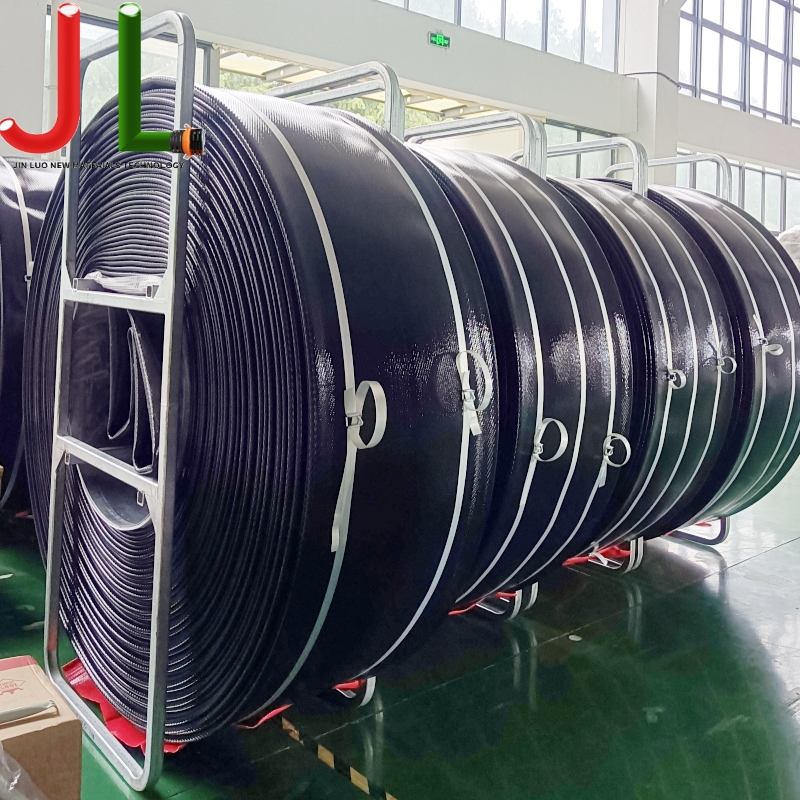

標準的なゴム製の排出ホースは通常円形で、空のときにその形状を維持します。多くの場合、吸引時の潰れを防ぐためにスパイラル ワイヤーが付いています。としてよく使用されるレイフラット ホース 水移送用油田排出ホース 、空のときは柔軟性があり、完全に平らになるように設計されているため、巻いたり、輸送したり、長い長さで保管したりするのがはるかに簡単になります。レイフラット ホースは通常、PVC またはポリウレタンでコーティングされた生地で作られています。これらは、地上の一時的な大容量送水管には優れていますが、一般に、より永続的または過酷な使用を目的とした頑丈な丸型ゴム製排出ホースよりも圧力定格が低く、耐摩耗性が低くなります。
