レイフラットホースって何ですか？

大規模な灌漑プロジェクトの管理、緊急洪水対応の調整、石油およびガス事業用の流体移送ソリューションの調達などのいずれの場合でも、適切なホースの選択はエンジニアリング上の重要な決定です。 レイフラットホース は、その高圧耐性、コンパクトな保管、迅速な導入、長い運用寿命が評価され、数十の業界で推奨されるソリューションとなっています。この包括的なガイドには、調達マネージャー、エンジニア、卸売バイヤーが製品を指定または購入する前に知っておくべきすべてが含まれています。 レイフラットホース .

1. レイフラット ホースを理解する

レイフラット ホースとガーデン ホースの違い

一見したところの違いは、 レイフラットホース 従来のガーデンホースは表面的に見えるかもしれませんが、技術的な違いは大きく、産業環境における性能、安全性、総所有コストに直接影響を与えます。

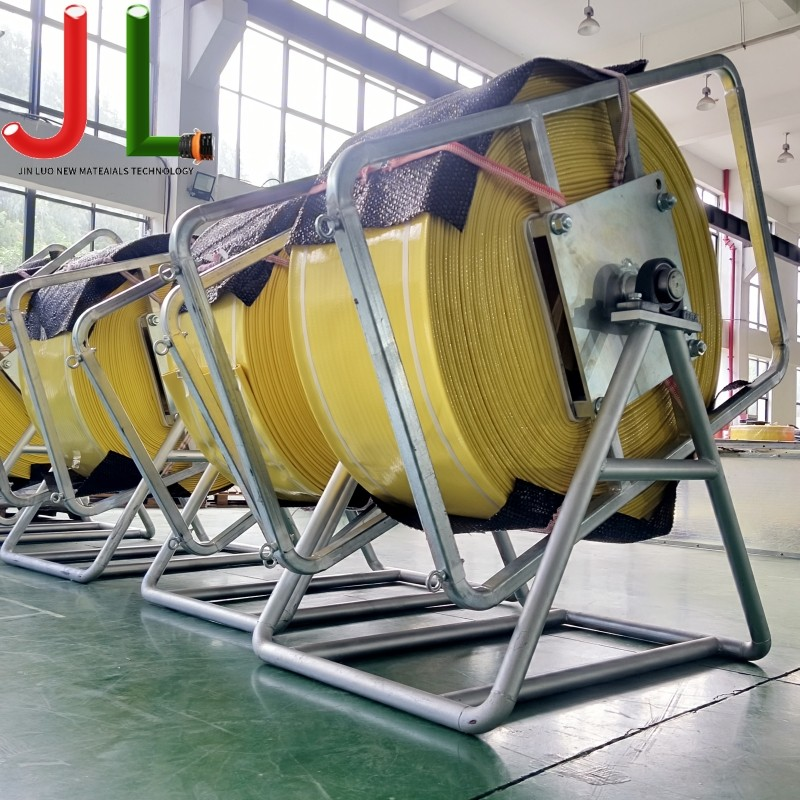

あ レイフラットホース 加圧されていないときに完全に平らになるように特別に設計されており、平らなリールに巻き取ってコンパクトなスペースに保管し、長距離にわたって迅速に展開することができます。このフラットコラプス特性は、PVC、TPU (熱可塑性ポリウレタン)、または NBR ゴムなどの素材で作られたインナーチューブに接着された織布補強ジャケット (通常はポリエステルまたはナイロン) によって実現されます。内圧がかかると、ホースは大流量を流せる丸い断面に膨張します。

あ garden hose, by contrast, maintains a round profile at all times due to its rigid wall construction. While adequate for domestic water delivery at low pressure (typically under 60 PSI), it is structurally unsuitable for high-volume fluid transfer, abrasive media, or extended outdoor deployment under UV exposure and mechanical stress.

以下の表は、 レイフラットホース vs garden hose :

流量が毎分 200 リットルを超える、動作圧力が 80 PSI を超える、または導入距離が 30 メートルを超える B2B アプリケーションの場合、 レイフラットホース 技術的には正しい選択です。このような状況で庭用ホースを使用することは、非効率であるだけでなく、安全上の問題でもあります。

レイフラット ホースの定格圧力 (PSI) の仕組み — 購入前に知っておくべきこと

理解する レイフラットホース pressure rating psi 安全で効率的なシステム設計には不可欠です。レイフラット ホースの圧力定格には、バイヤーとエンジニアが明確に区別する必要がある 3 つの重要な値が含まれます。

• 使用圧力 (WP): ホースが劣化することなく維持できるように設計された最大連続動作圧力。これは、製品仕様で最も一般的に引用される数値です。
• バースト圧力 (BP): 致命的なホース破損が発生する圧力。業界標準では、通常、破裂圧力が作動圧力 (安全率) に対して 3:1 または 4:1 以上の比率であることが要求されます。
• 試験圧力: 品質管理検査中に適用される圧力は、通常、出荷前に構造的完全性を検証するために使用圧力の 1.5 倍から 2 倍です。

の レイフラットホース pressure rating psi は主に次のエンジニアリング変数によって決まります。

• ジャケットの素材と織り密度: より緻密な織りパターンを備えた高デニールのポリエステルにより、耐破裂性が向上します。
• インナーチューブコンパウンド: TPU 裏地付きホースは、耐圧性と耐薬品性の両方で PVC を上回ります。

調達に関する重要な注意事項: あlways request the certified test pressure documentation and safety factor ratio from your supplier. Hoses operating near maximum working pressure without a verified safety margin represent a significant liability in field operations.

2. 適切なレイフラット ホースの選択

4 インチの排出ホース: サイズが本当に重要な場合

の レイフラットホース 4 inch discharge hose この仕様は、工業用流体移送において最も広く使用されている直径の 1 つを表しており、流量、重量、可搬性、システム互換性の間の実用的なバランスを保っています。

の流量 4インチ排出ホース 標準的なポンプ動作圧力で毎分 1,500 ～ 2,500 リットルに達することができるため、脱水作業、バイパスポンプ、農業用灌漑本管、および一時的な消火供給ラインに最適です。

エンジニアと調達チームにとってサイジングに関する重要な考慮事項は次のとおりです。

• 流速: 流体速度を 1.5 ～ 3.0 m/s に維持して、摩擦損失を最小限に抑え、スラリー用途での沈殿物の沈降を防ぎます。 2 m/s で、4 インチのホースは約 1,520 L/分を供給します。
• 摩擦損失: 2 m/s で水を運ぶ 4 インチのレイフラット ホースを 100 メートル走行させる場合、約 0.8 ～ 1.2 bar の圧力降下が予想されます。これはポンプの選択に考慮する必要があります。
• メートルあたりの重量: あ standard PVC 4" layflat hose weighs approximately 0.9–1.2 kg/m. A 100m roll weighs 90–120 kg — plan for mechanical handling.
• カップリングの互換性: 4 インチ BSP、カムロック (タイプ C/E)、または Storz カップリングが標準オプションです。ご注文前にポンプメーカーにエンドフィッティング規格をご確認ください。

水移送ポンプ用レイフラット ホース: ポンプの仕様に合わせたホース

を選択する レイフラットホース for water transfer pump アプリケーションでは、ポンプの性能曲線とホースの油圧特性を注意深く調整する必要があります。ポンプの出力とホースの仕様の不一致は、ホースの早期故障、キャビテーション、システムの非効率の主な原因です。

の following parameters must be cross-referenced when specifying a レイフラットホース for water transfer pump システム:

• 最大吐出圧力： の hose working pressure must exceed the pump's maximum discharge pressure by a minimum safety factor of 1.5×. For pumps rated at 6 bar, specify hoses with at least 9 bar (130 PSI) working pressure.
• 流量(Q): ホース内径をポンプの定格流量出力に合わせます。ホースのサイズが小さすぎると、速度が増加し、摩擦損失が増大し、インナーチューブの摩耗が加速します。
• 入口と出口のアプリケーション: レイフラット ホースは正圧 (吐出) 専用に設計されています。これらは、折りたたみ設計のため、構造的に吸込側 (負圧) 用途には適していません。入口側には強化サクションホースまたは剛性パイプを使用してください。
• サージ圧力管理: 遠心ポンプの始動により、定常圧力の最大 2 倍の圧力サージが発生します。特に高速作動バルブを備えたシステムでは、サージ条件に対応できる定格のホースを指定してください。

ポンプからホースまでの仕様マトリックス:

主な材料 - PVC とポリウレタンのレイフラット ホース

材料の選択は、製品を調達する際の最も重要な仕様決定です。 レイフラットホース 。 PVC (ポリ塩化ビニル) と TPU/ポリウレタンの 2 つの主要な素材は、異なる動作環境に適した根本的に異なるパフォーマンス プロファイルを提供します。

PVC ホースは依然として灌漑および汎用移送用のコスト効率の高い標準ですが、ポリウレタン ホースは、摩耗、極端な温度、化学物質への曝露、高圧破砕作業などの要求の厳しい用途で優れた性能を発揮します。

3. 設置、取り付け、メンテナンス

レイフラット ホースの修理継手とカップリング: 実践ガイド

適切な選択と設置 レイフラットホース repair fittings and couplings ホースの仕様自体と同じくらい重要です。カップリングの故障は、レイフラット ホース システムにおける漏れ、圧力損失、計画外のダウンタイムの主な原因です。エンジニアと現場技術者は、情報に基づいた意思決定を行うために、各カップリング タイプの背後にある機械原理を理解する必要があります。

の most common coupling systems used with レイフラットホース repair fittings and couplings 含まれるもの:

• カムロック (カム & グルーブ) カップリング: の most widely used quick-connect system for industrial layflat hose. Available in aluminum, stainless steel, and polypropylene. Rated to 150–250 PSI depending on material. Type C (male) and Type E (female) are standard for hose-to-pump connections. Installation requires no tools — cam arms lock the coupling with a quarter-turn.
• ストルツカップリング: 消防や都市給水で広く使用されている対称のセックスレスカップリング。 22.5°回転で接続します。定格は 16 bar。 2インチから6インチまでのサイズをご用意しています。圧力下での迅速な接続が必要な緊急対応展開に適しています。
• BSP / NPT ねじ込み継手: 恒久的または半恒久的な設置用の標準ねじ接続。 BSP (British Standard Pipe) はヨーロッパとアジアの市場で主流です。 NPT (National Pipe Thread) は北米の標準です。ネジ山シーラント (PTFE テープまたは嫌気性化合物) が必要ですが、頻繁な接続/取り外しサイクルには適していません。
• バウアーカップリング: 定格 10 bar のハーフシェル カップリング システム。鉱山の脱水や農業の灌漑システムで広く使用されています。ねじ込み継手よりも接続が速くなりますが、カムロックよりは遅くなります。
• 内部拡張修理継手: 損傷したホース部分の現場修理に使用されます。有刺または隆起のある内部マンドレルがホースの穴に挿入され、外部クランプまたは圧着フェルールで固定されます。重要な仕様: 圧力下で漏れのないシールを確保するには、内部フィッティングの外径がホース ID と ±0.5 mm 以内で一致する必要があります。

カップリング材料選択ガイド:

ホースの寿命を延ばし、よくある故障を回避する方法

あ properly maintained レイフラットホース 現場条件では 5 ～ 10 年の耐用年数を実現できます。投資収益率を最大化するには、次のエンジニアリングに裏付けられたメンテナンス実践が不可欠です。

• あvoid point loading: 加圧されたレイフラット ホースの上で車両を運転しないでください。作動圧力では、車両が 4 インチのホースを横断すると、ジャケットの引張強度を超える局所的な応力集中が発生します。予想される荷重に対応した定格のホース ランプを使用してください。
• UV 曝露を制御します。 長時間紫外線に直接さらされると、PVC 可塑剤が劣化し、ジャケットの繊維が弱くなります。使用しないときは、ホースを不透明な袋またはカバー付きリールに保管してください。 PVC ホースは、90 日以上連続して直射日光の当たる場所に展開したままにしないでください。
• 化学薬品を使用した後は洗い流してください。 あfter transferring fertilizers, herbicides, or industrial chemicals, flush the hose with clean water at operating pressure for a minimum of 5 minutes. Residual chemicals accelerate inner tube degradation.
• 各展開前に結合を検査します。 カムアームの亀裂、シールの摩耗、腐食を確認します。 10 bar でカップリングが故障すると、ギャップ幅 1 ミリメートルあたり毎秒約 1 リットルが放出され、重大な安全上の問題となります。
• 折りたたまずに丸めた状態で保管してください。 同じ箇所で繰り返し折り畳むと、インナーチューブと織布ジャケットの両方に疲労亀裂が生じます。常にホース外径の 4 倍の最小曲げ半径を持つフラット リールに巻き付けてください。
• 修理後の圧力テスト: あny hose that has been repaired using internal expansion fittings must be hydrostatically tested to 1.5× working pressure before returning to service. Hold for a minimum of 5 minutes and inspect for weeping at the repair zone.

4. 産業用途

石油とガス、農業、鉱業、緊急対応

レイフラットホース は、業界で利用可能な最も汎用性の高い流体輸送技術の 1 つであり、需要の高い複数の分野にわたって実証済みの適用実績があります。すべてのアプリケーションに共通するのは、多額のインフラ投資をせずに導入できる機器を使用して、大量の流体を迅速かつ安全に長距離移動する必要があるということです。

• 石油およびガスの探査および一時的な移送: 油田環境では、 レイフラットホース for water transfer pump このシステムは、破砕水の供給、生成水の管理、保管ポイント間の一時的な原油の移送をサポートします。この分野では、定格 30 bar のポリウレタン ホースが標準です。トラックに搭載された 1 つのリールから 500 メートルのホースを展開できるため、固定パイプ システムと比較して動員時間が大幅に短縮されます。
• あgricultural Irrigation and Fertilization: の レイフラットホース 4 inch discharge hose この構成は、センターピボット灌漑供給ライン、畝間灌漑システム、および灌漑ネットワークのバックボーンです。アルミニウム製カムロック継手を備えた UV 安定化 PVC ホースは、大規模な条作作業の標準仕様を表しています。 80 PSI の 1 本の 4 インチ ホースで、一般的な散布量で 1 日あたり 10 ～ 15 ヘクタールを灌漑できます。
• 鉱業と鉱物探査: 露天掘りおよび地下採掘作業中の脱水には、最大 30 重量％の固形分濃度を含む研磨スラリーを処理できるホースが必要です。耐摩耗性ジャケットを備えたポリウレタン裏地付きレイフラット ホースは、スラリー サービス向けに指定されています。一般的な直径の範囲は 3 インチから 8 インチです。
• 緊急時対応と洪水対策: 世界中の消防署や民間防衛組織が頼りにしています。 レイフラットホース 消防活動や緊急洪水ポンプへの遠隔給水に使用されます。 16 bar 定格の Storz 結合ダブルジャケット ホースは、消防用途の国際規格 (EN 14540 / NFPあ 1961) です。
• 工業用流体の移送: 化学プラント、建設現場、地方自治体のインフラプロジェクトでは、パイプラインのメンテナンス、一時的なプロセス流体の移送、建設時の脱水時のバイパスポンプ用にレイフラットホースが使用されています。
•

5. 江蘇金羅について - レイフラット ホース メーカー

工場出荷時の能力: 2 インチから 16 インチ、カスタムの長さと仕様

Jiangsu Jinluo New Materials Technology Co., Ltd.は、ポリウレタンに特化した高性能流体移送ホースの製造・販売を専門とする専門メーカーです。 レイフラットホース 技術。同社の製造施設は、中国の主要な工業製造拠点の 1 つである中国の江蘇省にあり、国際基準に準拠した厳格な品質管理システムの下で運営されています。

Jinluo の生産能力は、2 インチから 16 インチまでの全直径範囲をカバーしており、各プロジェクトの特定の物流要件および運用要件を満たすために長さをカスタマイズできます。カスタムの口径と構成はオンデマンドで利用できるため、国際的な販売代理店や卸売りバイヤー向けの OEM およびプライベート ラベルの生産が可能になります。

製品範囲の概要

の Jinluo product portfolio is engineered to address the full spectrum of industrial and agricultural fluid transfer requirements:

• ポリウレタン レイフラット破砕ホース: 定格 30 bar の高圧ホースは、油田破砕用水の供給および生産水管理用途向けに設計されています。
• オイルおよびガスホース: 炭化水素サービスの認定を受けており、インナーチューブは原油、精製製品、油田化学薬品との適合性を考慮して配合されています。
• 消防車の遠隔給水ホース: Storz または Camlock カップリング オプションを備えたダブル ジャケット構造で、遠隔給水操作のための国際消防基準を満たしています。
• 工業用ホース: プロセス流体の移送、脱水、バイパスポンプ、建設用途向けの汎用および特殊ホース。
• 林業用ホース: 険しい地形での山火事の鎮火や森林管理作業向けに設計された軽量で耐摩耗性のホース。
• 灌漑および農業用ドラッグホース: センターピボット灌漑、ドラッグ ホース アプリケーション システム、および灌漑ネットワーク用に最適化された、UV 安定化 PVC およびポリウレタン ホース。
• 飲料水供給ホース: 食品グレードのインナーチューブコンパウンドは、飲料水を安全に輸送するための該当する飲料水接触基準に準拠しています。
• トレンチレスパイプラインリハビリテーションホース: 耐熱性と耐薬品性を備えたホースは、パイプの破裂や方向性のある穴あけなどの用途に対応するように設計されています。

世界のバイヤーがJinluoを選ぶ理由

• 社内での完全な直径範囲: 2 インチから 16 インチまでを 1 つの屋根の下で製造することで、すべての製品サイズにわたって一貫した品質基準が保証されます。
• 素材の柔軟性: PVC、TPU、ポリウレタン、および特殊化合物のオプションを利用して、あらゆる流体、圧力、または温度の要件に適合します。
• カスタムエンジニアリング能力: 標準外の直径、カスタムの長さ、プライベート ラベルのパッケージング、および OEM カップリング構成を短いリードタイムで利用できます。
• グローバルな物流経験: 製品は、複数の大陸にわたる石油およびガス、農業、地方自治体、産業の顧客に供給されています。

6. よくある質問

Q1: レイフラット ホースとヘビーデューティ用途のガーデン ホースの違いは何ですか?

あ レイフラットホース vs garden hose 耐久性の高いアプリケーションの比較では、あらゆる重要なパフォーマンス指標において一貫してレイフラット設計が有利です。ガーデンホースは、圧力 80 PSI 未満、流量 50 リットル/分未満で家庭用水を供給するために製造されています。補強ジャケットのない単層押出PVCまたはゴム構造を使用しています。 レイフラットホースs 対照的に、高性能インナーチューブに融合された織物強化ジャケットが特徴で、より大きな直径で最大 30 bar の作動圧力と 2,500 リットル/分を超える流量を実現します。工業用、農業用、鉱業用、または緊急対応用の用途には、庭用ホースは明らかに不適切であり、そのような状況でホースを使用すると、人員や機器に対する安全上のリスクが生じます。

Q2: 私のアプリケーションにはどのような PSI 評価が必要ですか?

正しいかどうかを判断する レイフラットホース pressure rating psi アプリケーションでは、最大ポンプ吐出圧力、予想されるサージ圧力 (通常、定常状態圧力の 1.5 ～ 2 倍)、および必要な安全率 (業界標準による最小 3:1 の破裂対作動比) の 3 つのパラメータを評価する必要があります。遠心ポンプを使用した農業用灌漑の場合、通常は 10 ～ 12 bar (145 ～ 175 PSI) の作動圧力定格で十分です。ディーゼルポンプセットを使用した工業用脱水の場合、12 ～ 16 bar (175 ～ 232 PSI) が適切です。油田破砕または高圧産業移送の場合は、25 ～ 35 bar (363 ～ 508 PSI) 以上を指定します。必ず認定された圧力テストの文書をサプライヤーに要求してください。

Q3: 水移送ポンプシステム用のレイフラットホースはどのように選択すればよいですか?

を選択する レイフラットホース for water transfer pump 統合には、4 つの重要なパラメータを一致させる必要があります。(1) ホースの作動圧力は、ポンプの最大吐出圧力を少なくとも 1.5 倍の安全マージンで超えなければなりません。 (2) ホース内径は、流れ効率を最適化し、摩擦損失を最小限に抑えるために、流体速度を 1.5 ～ 3.0 m/s に維持できるサイズにする必要があります。 (3) カップリングのタイプとサイズはポンプの吐出口と互換性がある必要があります。注文する前に BSP、NPT、Camlock、または Storz 規格を確認してください。 (4) レイフラット ホースは吸込側 (負圧) で使用するように設計されていないため、ホースは吐出 (正圧) サービス専用に指定する必要があります。

Q4: 現場で損傷したレイフラット ホースに最適な修理継手は何ですか?

損傷した場合の緊急現場修理用 レイフラットホース 、内部拡張修理継手は最も速くて効果的な解決策です。これらは、損傷部分の両端の切断端に挿入された有刺鉄線のアルミニウムまたはステンレス鋼のマンドレルで構成され、頑丈なホース クランプまたは事前に取り付けられたフェラルで固定されています。耐圧シールを実現するには、継手の外径とホースの内径が ±0.5 mm 以内で一致している必要があります。修理後は、使用に戻す前にホースを 1.5 倍の使用圧力で静水圧テストする必要があります。工場環境での永久修理、フェルールタイプの油圧圧着用 レイフラットホース repair fittings and couplings より信頼性の高い長期的なソリューションを提供します。カムアームに亀裂が入ったり、シールに圧縮永久歪みが生じたりした場合は、カムロックまたはストルツのエンドフィッティングも検査して交換する必要があります。

Q5: 脱水用途における 4 インチ排出ホースの正しい仕様は何ですか?

を使用した標準的な脱水用途の場合 レイフラットホース 4 inch discharge hose 構成の推奨仕様には以下が含まれます。PVC または TPU インナーチューブを備えたダブルジャケットのポリエステル織物構造。作動圧力は最低 12 bar (175 PSI)、バースト安全率は 3:1。アルミニウムまたはダクタイル鋳鉄製のカムロック タイプ C/E または Storz 継手。ホース内径公差は全長にわたって±1mm。屋外展開用の UV 安定化ジャケットコンパウンド。砂質またはザラザラした水を伴う研磨脱水の場合は、DIN 53516 に基づく最大体積損失 100mm3 以上の耐摩耗性評価を備えた TPU インナーチューブを指定してください。ロールの長さは、現場の物流状況に応じて通常 20 ～ 100 メートルです。ロールが長いと、結合点や漏れの可能性のある場所が減ります。

7. 結論

レイフラットホース この技術は、産業、農業、緊急対応部門にわたって利用できる、最も費用対効果が高く、運用上柔軟な流体移送ソリューションの 1 つです。適切なホースを選択するには、規律あるエンジニアリング アプローチが必要です。つまり、使用圧力と安全係数をポンプ システムに適合させ、流体と温度範囲に適したインナー チューブの材質を指定し、接続頻度と動作環境に適したカップリング システムを選択し、耐用年数を最大化するための構造化されたメンテナンス プログラムを実装します。

を調達しているかどうか レイフラットホース 4 inch discharge hose 農業灌漑用、油田破砕用の高圧ポリウレタンホース、または レイフラットホース repair fittings and couplings 大規模なパイプライン プロジェクトの場合、このガイドで概説されている技術仕様は、調達に関する決定のための厳密な基盤となります。

Jiangsu Jinluo New Materials Technology Co., Ltd. は、PVC、ポリウレタン、および特殊複合構造の 2 インチから 16 インチの完全な製品範囲を提供しており、最も要求の厳しいプロジェクト仕様を満たすカスタム エンジニアリングも利用できます。特定の液体移送要件については、Jinluo 技術チームにお問い合わせください。

参考文献

• あmerican National Standards Institute (ANSI) / American Society of Safety Professionals. あNSI/ASSP A10.6: Safety Requirements for Demolition Operations. あNSI, 2021.
• 英国規格協会。 BS EN 14540:2004 A1:2012 — 消火用ホース: 固定システム用の圧力ホース。 BSI、2012 年。
• 全国防火協会。 NFPA 1961: 消防ホースの規格。 NFPA、2022 年。
• 国際標準化機構。 ISO 10380: 配管 — 波形金属ホースおよびホース アセンブリ。 ISO、2012 年。
• モット、R.L. & ウンテナー、J.A. あpplied Fluid Mechanics. 第7版ピアソン エデュケーション、2015 年。 (第 11 章: 直列パイプライン システムと摩擦損失)
• 油圧研究所。 ポンプ規格：遠心ポンプの吐出配管とホースの選定指針。 油圧研究所、2020 年。
• DIN ドイツ法規研究所。 DIN 53516: ゴムおよびエラストマーの試験 - 耐摩耗性の測定。 DIN、2019年。
• 水環境連盟。 都市下水処理場の設計。 第5版WEF Press / McGraw-Hill、2010. (第 18 章: 一時的なポンプおよびバイパス システム)
